EVE-NG 설치하기

EVE-NG 를 이용한 네트워크 공부 (1)

EVE-NG 설치

1. EVE-NG 란?
   •
   • Emulated Virtual Environment
   • GNS3, Packet Tracer 와 같은 네트워크 가상 환경 프로그램
   • 다른 시뮬레이터도 있지만, EVE-NG로 테스트한 양질의 글들이 많아 EVE-NG 를 한 번 사용해보려고 한다.
2. EVE-NG 설치
   1. EVE-NG 가상 이미지 다운로드
      • EVE Community 클릭
      • OVF 파일 다운로드
      • EVE-NG-Download
   2. 이미지를 구동시킬 프로그램이 필요하다. 공식 사이트에선 VMware Workstation 설치권고
      • VMware Download

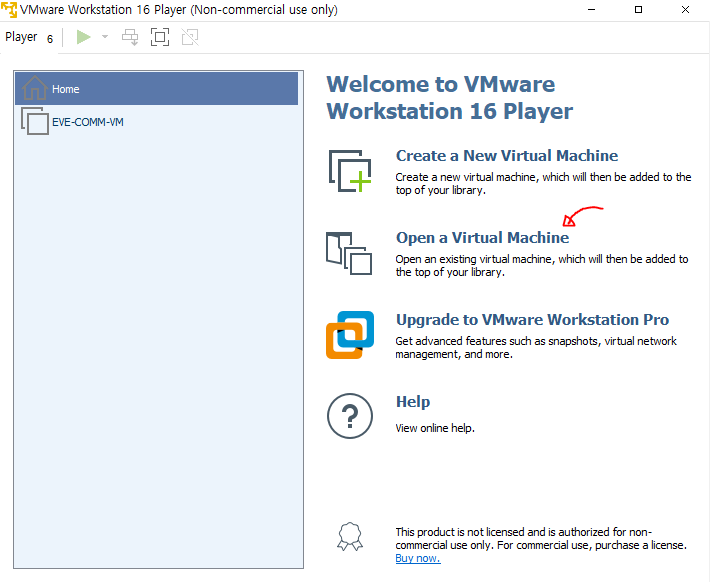

   3. VMWare 다운이 되었으면, 실행시킨 뒤 Open VM 클릭
      •

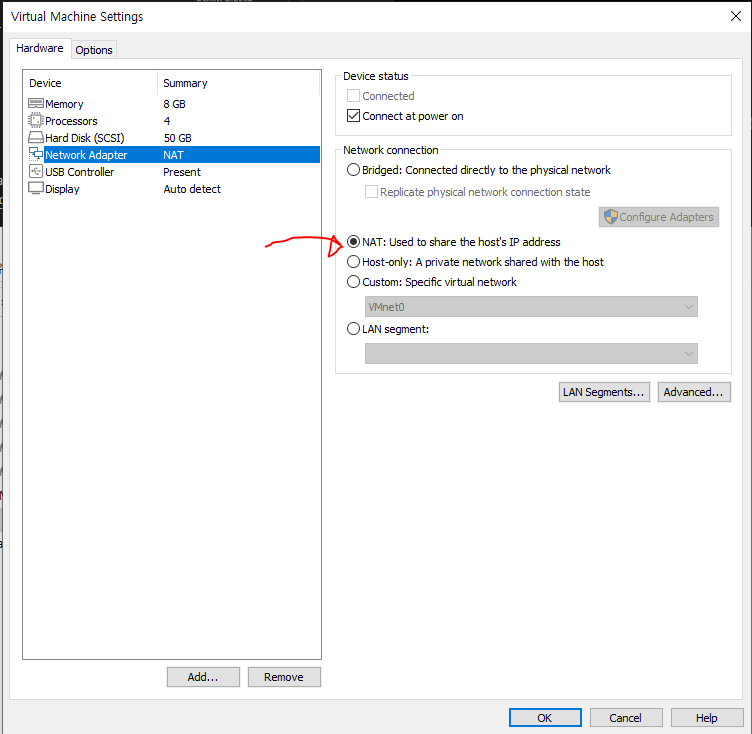

   4. VM Import 하면 EVE-COMM VM이 보이는데, Edit settings 에서 NAT로 변경 (노트북은 NAT & PC 면 Bridge로 권고 합니다.)
      •
        • NAT 설정은 본인 PC 의 IP Address 로 접속을 하는 환경을 의미한다.
        • 저는 Bridge 로 진행, 공유기를 사용하고 있어 VM 에 고정 IP 할당해서 사용했습니다.

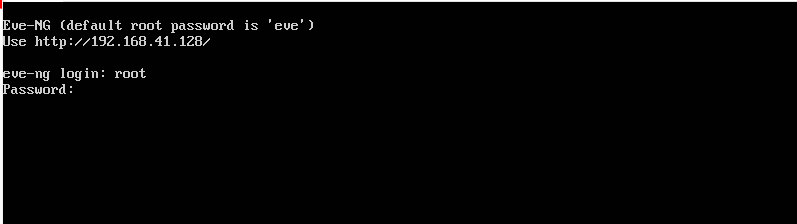

   5. VM 을 실행하면 로그인 창이 나온다. 기본 계정은 root/eve
      •
   6. EVE-NG 기본 세팅이 진행 된다. 차례차례 진행하면 된다.

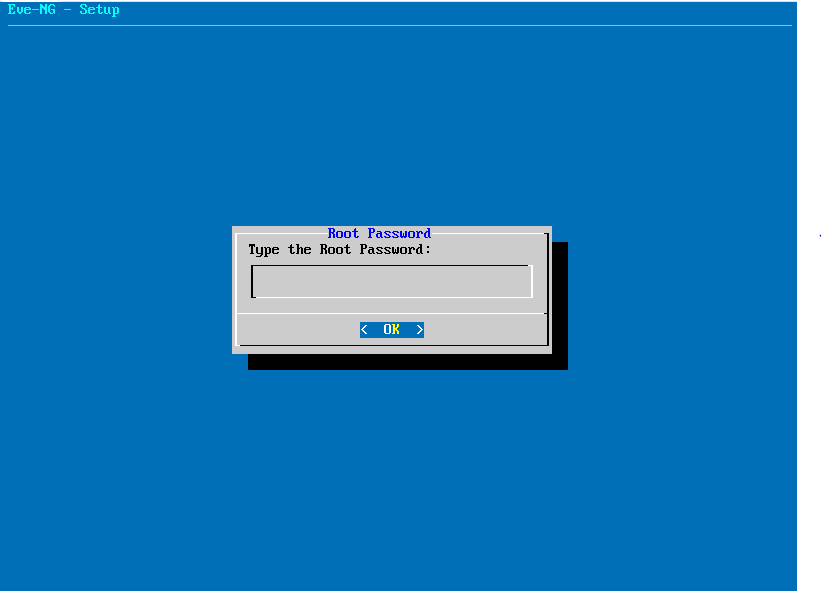

      1. Root 비번 입력 (Keyboard 입력이 안되는 것 같지만, 제대로 입력되고 있을거에요)
         •

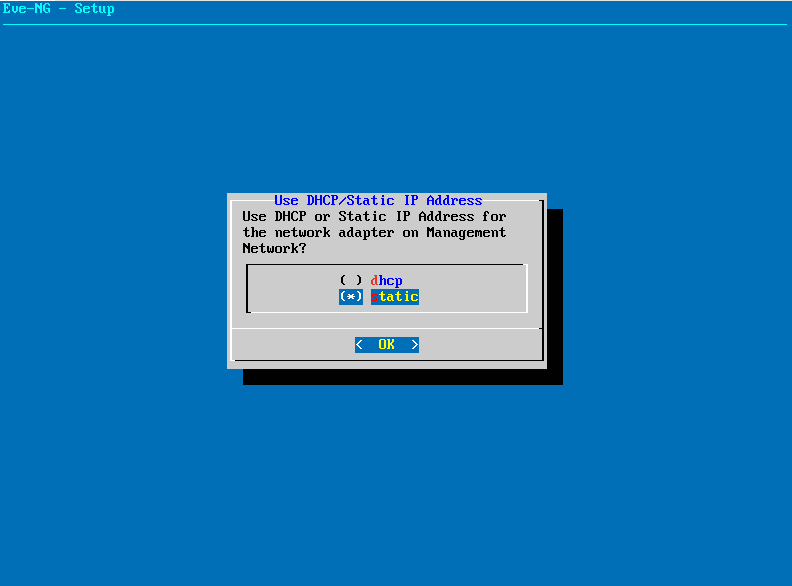

      2. IP 할당에서, 나는 Static 할당을 진행했다. 공유기를 사용 중인데, NAT 설정을 고정시키기 위해서 아래와 같이 진행했으니, 상관 없으면 DHCP 로 진행. 원하는 메뉴에 커서를 옮긴 뒤 스페이스바 누르면 된다.
         •
      3. VMware Workstation 쓰신다면, Linux 패키지 설치할지 물어볼텐데 설치하시면 됩니다.

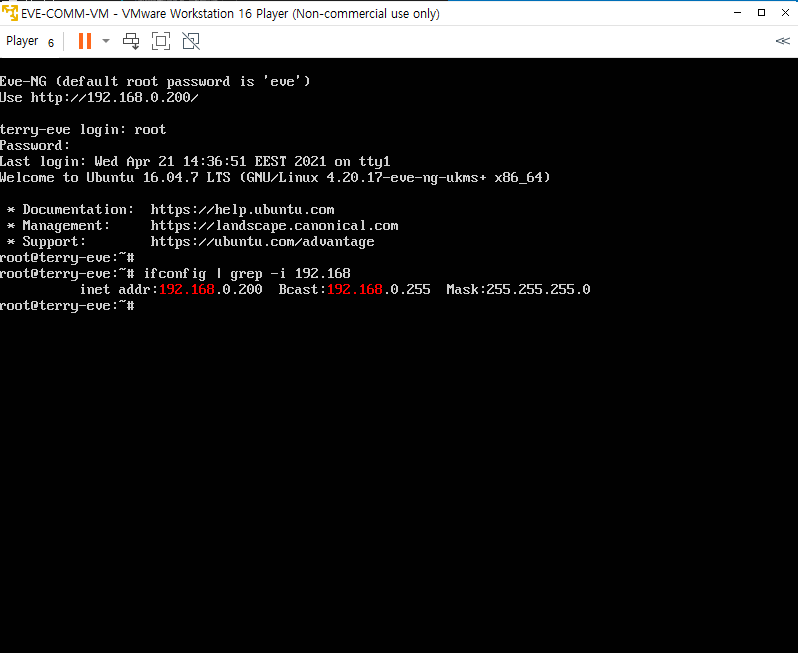

      4. 설치가 완료 됐다면, 신규 설정한 계정으로 eve-ng VM 에 로그인 가능!!
         •

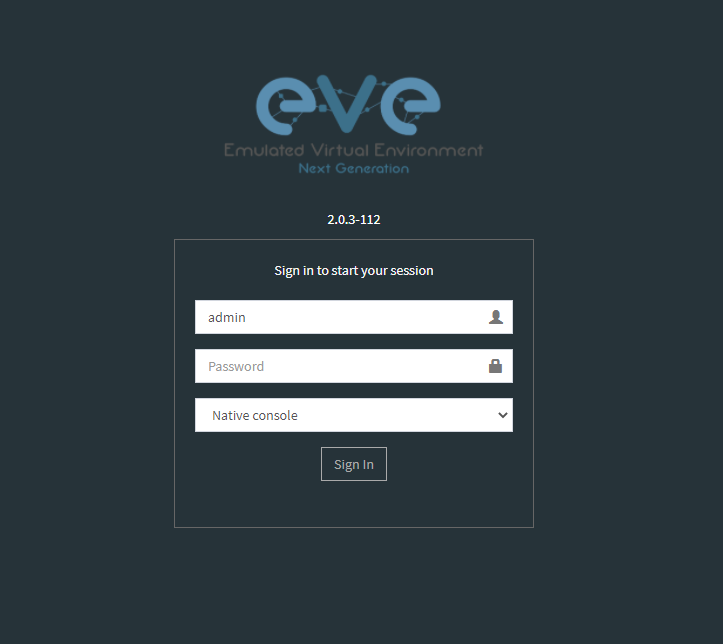

      5. 접속 확인 완료! 계정은 admin / eve 입니다.
         •
           • 참고 : EVE-NG 설치 공식 유튜브
3. 스위치 IOS 파일 다운로드
   1. 저는 Arista vEOS 를 다운 받았습니다.
      • Arista vEOS
   2. 제가 받은 파일은 .vmdk 입니다. 받은 파일을 VM 으로 옮겨야 되는데, WinSCP 를 사용해봅시다.
      • WinSCP Official 다운로드
   3. winscp 를 여셔서 VM의 IP로 접속! (SFTP 의 22번 포트로 접속 하시면 됩니다.)

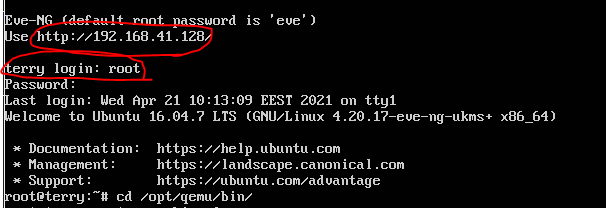

      • VM IP와 계정이 뭐였지…?
        •

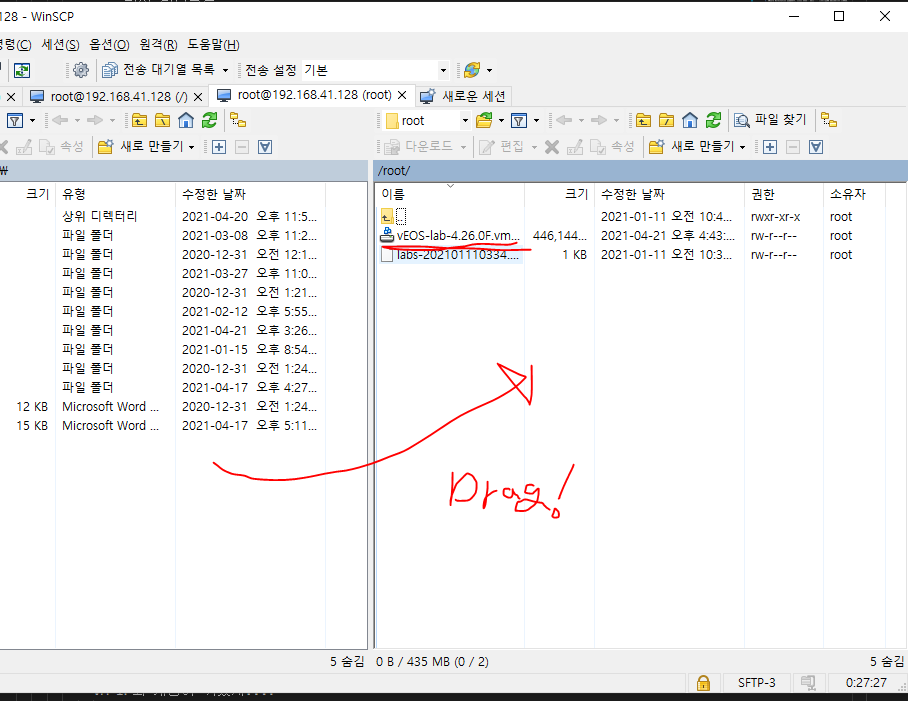

      • WinSCP 에서 받은 파일을 마우스로 끌어서 오른쪽으로 옮기기
        •
   4. 받은 vmdk 파일을 EVE-Ng 파일 형실으로 변환 & EVE-NG 에 Import 해봅시다.
      • 가이드는 아래 문서에 있습니다.
        • Official vEOS Import Guide
      • vmdk 를 qcow2 로 변환..!! VM 자체 내장된 프로그램으로 변환하면 됩니다.

          /opt/qemu/bin/qemu-img convert -f vmdk -O qcow2 vEOS-lab-4.26.0F hda.qcow2

          mkdir /opt/unetlab/addons/qemu/veos-4.26.0F
          mv ./hda.qcow2 /opt/unetlab/addons/qemu/veos-4.26.0F

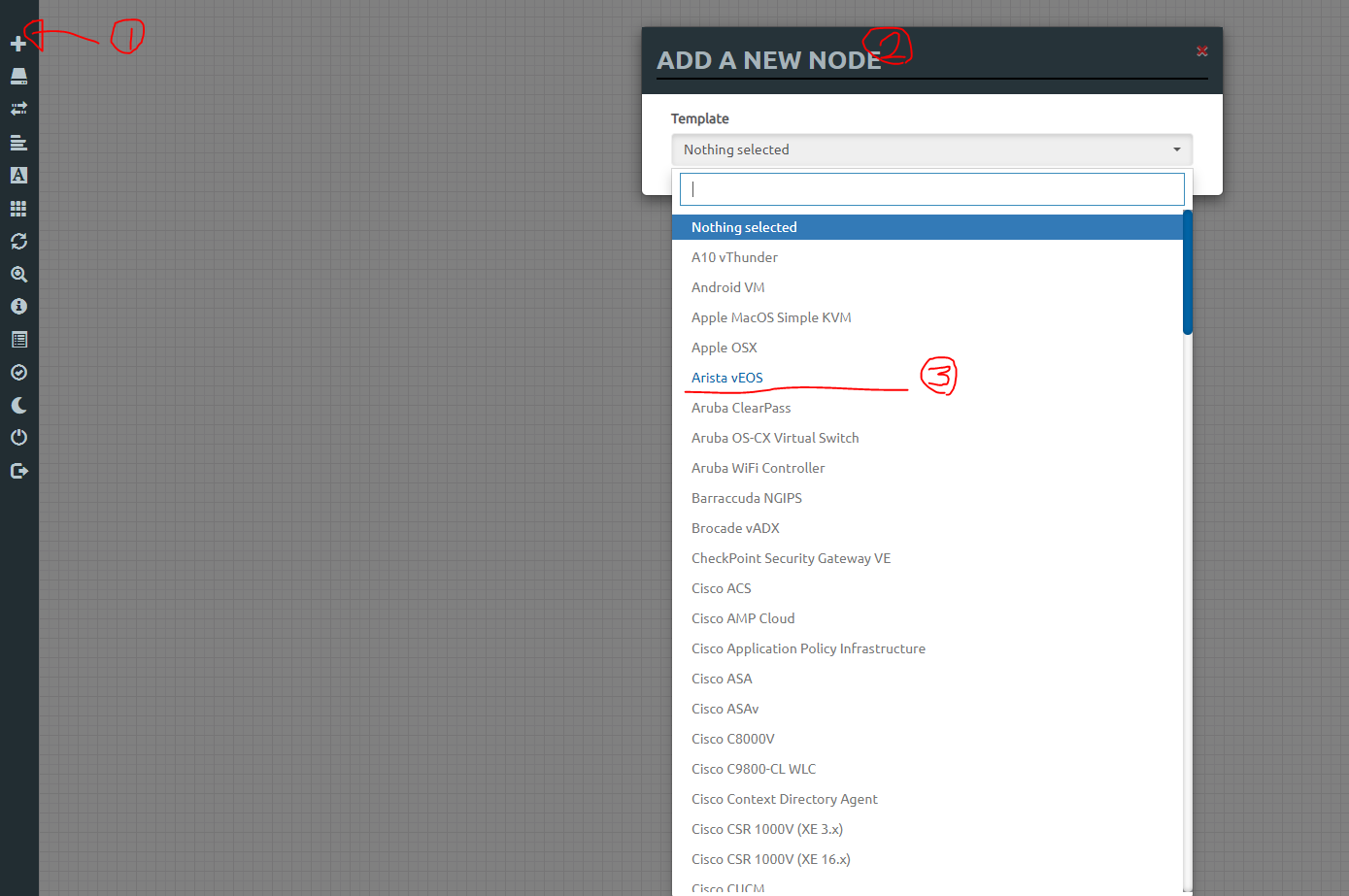

   5. 자 여기까지 했으면 이제 eve-ng 에서 이미지가 보입니다..!! 확인해보시죠
      •
